تخيل أن منتجك تعرض لعاصفة رعدية صحراوية مصحوبة برياح تبلغ سرعتها 29 م/ث- مطر. هل ستظل تعمل؟ المعايير العسكرية موجودة بسبب
الطقس العالمي-الحقيقي لا يتبع قواعد المختبر. يحتاج المهندسون إلى آلة يمكنها إعادة إنشاء الأمطار الغزيرة والرمال المتطايرة والغبار الناعم-عند الطلب وبدقة متكررة.
قام أحد العملاء في الشرق الأوسط مؤخرًا بوضع LIBغرفة المطر المائي MIL-STD-810وغرفة اختبار الغبار للاختبار. أثناء إجراء اختبارات نفخ الغبار والرمال المستمرة، أفادوا بما يلي:"كل شيء يعمل بشكل جيد. لقد أكملنا أيضًا اختبارات هطول الأمطار بنجاح."وأكدوا أيضًا أن تنزيل بيانات الاختبار من شاشة اللمس إلى محرك أقراص فلاش USB يعمل بشكل مثالي. تعليقات حقيقية من بيئة صحراوية حقيقية-تثبت أن معدات LIB تقدم ما تعد به تمامًا.
تشرح هذه المقالة ماهية غرفة المطر المائي MIL‑STD‑810، وكيفية عملها، ونموذج LIB الذي يتوافق مع احتياجات الاختبار الخاصة بك.
تعريف غرفة المطر المائي MIL‑STD‑810
لماذا تم إنشاء هذه الغرفة
قبل MIL-STD-810، استخدمت مختلف الفروع العسكرية والمقاولين اختبارات المطر الخاصة بهم. وكانت النتائج غير متناسقة. قد يفشل جهاز الراديو الذي نجا من "الأمطار الغزيرة" في أحد المختبرات أثناء النشر الميداني الفعلي في عاصفة استوائية. في عام 1962، قدمت وزارة الدفاع الأمريكية MIL-STD-810 لتوحيد الاختبارات البيئية. تم تصميم طرق اختبار المطر (على وجه التحديد الطريقة 506) لمحاكاة ثلاثة تهديدات حقيقية: الماء المتساقط من التسربات، والأمطار التي تحركها الرياح بسرعة 18 م/ث أو أعلى، والرذاذ المضغوط الذي يجد فجوات في موانع التسرب. اليوم، أحدث مراجعة هيميل-ستد-810H، لكن الغرف المبنية على 810H تتوافق أيضًا مع جميع الإصدارات السابقة.
كيف تحاكي غرفة المطر المائي LIB MIL‑STD‑810 ظروف المطر والغبار بدقة

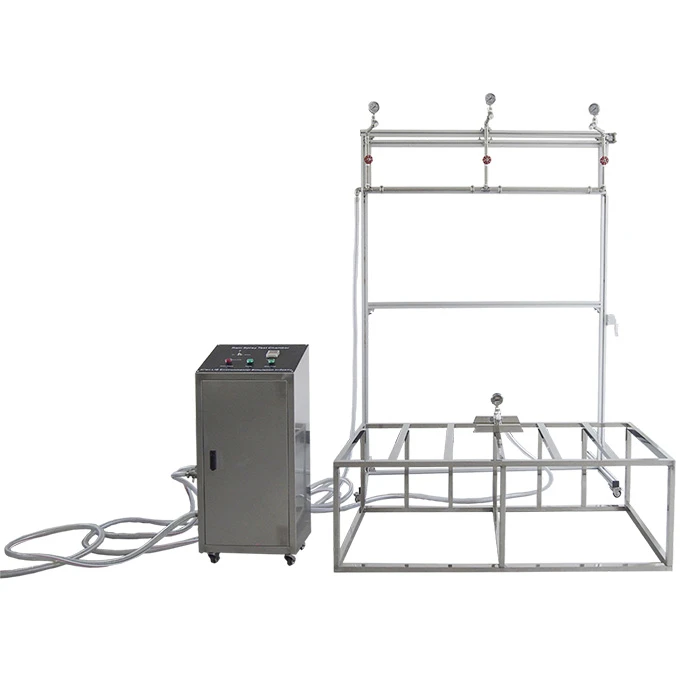

إن حجرة المطر المائي MIL‑STD‑810 ليست مجرد رأس دش. ويستخدم ثلاثة أنظمة منفصلة:
1. نظام التنقيط:تنتج صينية علوية ذات فتحات متباعدة بمقدار 25 مم قطرات بحجم 0.5-4.5 مم. يمكن رفع الدرج من 1 متر إلى 4.2 متر لتغيير طاقة التأثير.
2. نظام هبوب المطر:توفر الفوهات المتباعدة كل 0.56 مترًا مربعًا مياهًا مضغوطة بمعدل 276 كيلو باسكال (40 رطل لكل بوصة مربعة) بمعدل تدفق يبلغ20.8 لتر/دقيقة. تصل سرعة الهواءأكبر من أو يساوي 18 م/ثلدفع المطر جانبية.
3. القرص الدوار:يدور عنصر الاختبار بمعدل 1-7 دورات في الدقيقة، مما يضمن حصول كل سطح على تعرض مماثل.
بالنسبة للغبار والرمل (طريقة 510)، يتم فصل الغرفة إلىتهب الغبار(الجزيئات<150 μm, air speed 1.5–8.9 m/s, concentration 10.7 ± 7 g/m³) and نفخ الرمال(الجسيمات 150-850 ميكرومتر، سرعة الهواء 18-29 م/ث، التركيز يصل إلى 2.2 جم/م3). تعمل مروحة الطرد المركزي عالية الطاقة وألواح تسوية التدفق على إنشاء تدفق هواء صفائحي متوازي-وليس اضطرابًا فوضويًا.
متطلبات طريقة الاختبار وفقًا لـ MIL‑STD‑810H
يحدد المعيار ثلاثة إجراءات محددة للمطر:
1. الإجراء الأول – هبوب المطر:للمعدات المكشوفة في الهواء الطلق. يتطلب معدل هطول الأمطارأكبر من أو يساوي 1.7 ملم/دقيقةسرعة الهواءأكبر من أو يساوي 18 م/ثوحجم القطرة 0.5-4.5 ملم. مدة الاختبار عادة 30 دقيقة لكل جانب.
2. الإجراء الثاني – التنقيط:بالنسبة للأشياء المخزنة تحت الملاجئ أو الأغطية. حجم الماءأكبر من أو يساوي 280 لتر/م²/ساعةمن علبة بالتنقيط. يستمر الاختبار 15 دقيقة.
تتطلب كافة الإجراءات أن تكون درجة حرارة الماء ضمن +10 درجة من البيئة المحيطة (الحد الأقصى +55 درجة). يجب أن تحافظ الغرفة على هذه المعلمات طوال دورة الاختبار الكاملة دون تدخل المشغل.
غرفة المطر المائي LIB MIL‑STD‑810 لاختبارات المطر في الفضاء الجوي
MIL-STD-810H الطريقة 506.7
بالنسبة لمكونات الطيران-أجهزة الاستشعار وإلكترونيات الطيران ومرشحات الهواء والموصلات-فإن اختبار المطر الأكثر شيوعًا هوالإجراء الأول (هبوب المطر)والإجراء الثاني (بالتنقيط)بموجب MIL-STD-810H الطريقة 506.7. تتضمن دورة الاختبار القياسية ما يلي:
1. الشروط المسبقة:ثبت عنصر الاختبار عند درجة الحرارة المحيطة (23 ± 5 درجة) لمدة 4 ساعات. تحقق من تثبيت جميع الأختام والجوانات ومثبتات التغليف وفقًا لتكوين الإنتاج النهائي.
2. التعرض للمطر (الإجراء الأول):ضع عنصر الاختبار على القرص الدوار الدوار. تفعيل الفوهات في276 كيلو باسكالمع معدل التدفق20.8 لتر/دقيقة. يجب أن تصل سرعة الهواءأكبر من أو يساوي 18 م/ث. معدل هطول الأمطار:أكبر من أو يساوي 1.7 ملم/دقيقة. حجم القطرة:0.5-4.5 ملم. مدة:30 دقيقة لكل سطح مكشوف(نموذجي 2-4 جوانب، إجمالي 60-120 دقيقة).
3. التعرض للتنقيط (الإجراء الثاني – اختياري):ارفع صينية التنقيط إلى الارتفاع المطلوب (1–4.2 م). حجم الماء:أكبر من أو يساوي 280 لتر/م²/ساعةمن الثقوب متباعدة 25 ملم. يستمر الاختبار15 دقيقة كحد أدنى. يحاكي تجميع المياه أو التسربات من الهياكل العلوية.
4. التحقق من الأداء:خلال الاخير10 دقائقلكل تعرض، قم بتشغيل عنصر الاختبار في الوضع الوظيفي الكامل. قم بقياس الاستمرارية الكهربائية وسلامة الإشارة وأي دخول مرئي للمياه. بالنسبة للمغلفات المغلقة، قم بإجراء فحص الرطوبة الداخلية مباشرة بعد التعرض.
5. التعافي:يسمحساعاتينالتجفيف في الظروف المحيطة (الرطوبة غير قابلة للتحكم). افحص التآكل أو تقشير الملصقات أو أكسدة الموصل أو أي تدهور في التشغيل الميكانيكي.
غرفة المطر طراز LIB RIM‑1000 (متوافقة مع MIL‑STD‑810H)
LIBRIM-1000 MIL-STD-810H غرفة المطر(الأبعاد الداخلية: 1000×1000×1000 مم، الحجم 1000 لتر) يلبي جميع متطلبات 810H. تم التحقق من المعلمات الأساسية بواسطة معايرة جهة خارجية:
| المعلمة | مواصفات ريم-1000 | متطلبات MIL-STD-810H |
|---|---|---|
| معدل هطول الأمطار | 10-20 سم/ساعة (أكبر من أو يساوي 1.7 مم/دقيقة) | أكبر من أو يساوي 1.7 ملم/دقيقة |
| سرعة الهواء | 5–18 m/s | أكبر من أو يساوي 18 م/ث للإجراء الأول |
| حجم القطرة | 0.5-4.5 ملم | 0.5-4.5 ملم |
| ضغط الفوهة | 276 كيلو باسكال | 276 كيلو باسكال |
| تحميل القرص الدوار | 100 كجم | غير محدد، ولكن 100 كجم نموذجي |
| دوران القرص الدوار | 1-7 ص / دقيقة | التعرض الموحد مطلوب |
يشتمل RIM‑1000 أيضًا على صينية تنقيط قابلة للرفع (ارتفاع قابل للتعديل من 1 إلى 4.2 متر) ومجموعة فوهات بزاوية 360 درجة. جميع الأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ SUS304. الجزء الخارجي مصنوع من الفولاذ A3 مع طبقة واقية.
مزايا غرفة المطر المائي LIB MIL‑STD‑810
1. الالتزام الكامل بالمعايير بدون ترجمة فورية:تتم معايرة كل معلمة-من معدل التدفق 20.8 لتر/دقيقة إلى ضغط الفوهة 276 كيلو باسكال-في المصنع وفقًا لقيم MIL‑STD‑810H. لا تحتاج إلى التخمين أو التعديل.
2. مصدر طاقة مقاوم للماء وقرص دوار للاختبار المباشر:تشتمل غرفة RIM‑1000 على مصدر طاقة مقاوم للماء داخل منطقة الاختبار، مما يسمح لجهازك الإلكتروني بالبقاء قيد التشغيل والعمل بكامل طاقته أثناء التعرض للمطر. يدور القرص الدوار المصنوع من الفولاذ المقاوم للصدأ (قطره 800 ملم، وسعة تحميل 100 كجم) بمعدل 1-7 دورة في الدقيقة، مما يضمن تلقي كل سطح لرذاذ مطر مماثل.
3. تسجيل البيانات في الوقت الحقيقي عبر USB:أثناء الاختبارات، تقوم وحدة التحكم PID بتسجيل سرعة الهواء وضغط الماء ودرجة الحرارة وموضع القرص الدوار كل 5 ثوانٍ. بنقرة واحدة يتم تصدير ملفات CSV لمسارات التدقيق.
4. فصل الماء والكهرباء للسلامة:يتم عزل المضخات والسخانات فعليًا عن منطقة الاختبار. يمنع قفل الباب الكهرومغناطيسي الفتح أثناء تشغيل الغرفة. يعد الضغط الزائد وانقطاع المياه المنخفض أمرًا قياسيًا.
قامت LIB بتزويد وحدات RM‑1000 لـالأوروبيةومقاولو الدفاع في الشرق الأوسط للتحقق من صحة معداتهم.
3. غرفة المطر LIB مقابل غرفة الغبار: دليل المقارنة والاختيار
| ميزة |
|
|
|---|---|---|
| المعيار الأساسي | MIL-STD-810H الطريقة 506 | MIL-STD-810H الطريقة 510.7 |
| المعلمة الرئيسية | هطول الأمطار أكبر من أو يساوي 1.7 ملم/دقيقة، وسرعة الهواء أكبر من أو تساوي 18 م/ث | الغبار: 1.5-8.9 م/ث، 10.7 جم/م3؛ الرمال: 18-29 م/ث |
| حجم الجسيمات | قطرات الماء 0.5-4.5 ملم | تراب<150 μm; Sand 150–850 μm |
| قطر القرص الدوار | 800 ملم (حمولة 100 كجم) | 600 ملم (50 كجم نموذجيًا) |
| بناء | SUS304 داخلي، أختام مقاومة للماء | الجزء الداخلي SUS304، طلاء مقاوم للتآكل |
| التطبيقات النموذجية | العبوات والإلكترونيات والموصلات وأجهزة الراديو الميدانية | مرشحات الهواء، والمفاتيح، وأجهزة الكمبيوتر المحمولة القوية، ومكونات السيارة |
كيفية الاختيار
1. اختر غرفة المطر إذا:سيتم نشر منتجك في الهواء الطلق في المناخات الاستوائية أو المعتدلة. أنت بحاجة إلى التحقق من منع تسرب الماء ضد الأمطار التي تحركها الرياح (أكبر من أو تساوي 18 م/ث) والرذاذ المضغوط (276 كيلو باسكال). حدد أيضًا غرفة المطر لاختبارات التنقيط (الإجراء الثاني) حيث يتجمع الماء على الأسطح الأفقية.
2. اختر غرفة الغبار/الرمل إذا:سيعمل منتجك في ظروف ساحة المعركة القاحلة أو الصحراوية أو المتربة. أنت بحاجة إلى قياس دخول الجسيمات من خلال الأختام (نفخ الغبار) أو مقاومة التآكل للطلاءات والعدسات (نفخ الرمال). حدد أيضًا غرفة الغبار لمحاكاة التخزين الداخلي (الإجراء الثالث - تسوية الغبار).
3. اختر كلاهما إذا:يواجه منتجك بيئات مشتركة-على سبيل المثال، طائرة بدون طيار تنطلق من الصحراء (الغبار/الرمال) ثم تطير عبر عاصفة ممطرة (ماء). تقدم LIB غرفًا ذات دورة مركبة تقوم بالتبديل بين وضعي الغبار والمطر تلقائيًا.
الأسئلة الشائعة حول غرفة المطر المائي LIB MIL‑STD‑810
س1: هل تدعم غرفة RM‑1000 كلاً من اختبارات المطر والتقطير؟
نعم. تشتمل الحجرة على صينية تنقيط قابلة للرفع للإجراء II (التنقيط) ومجموعة فوهة بزاوية 360 درجة مع ضغط 276 كيلو باسكال للإجراء I (المطر المتطاير). يستغرق التبديل أقل من 10 دقائق.
س2: ما هي أحجام الشبكات المستخدمة لاختبار الغبار إذا قمت بشراء نسخة الغبار؟
تشتمل حجرة الغبار على منخل 75 ميكرومتر لغبار التلك (الجزيئات الدقيقة) ومنخل 150 ميكرومتر لرمل الكوارتز. كلاهما يفي بمتطلبات MIL‑STD‑810H الطريقة 510.
Q3: كم من الوقت يستغرق الشحن، وماذا عن دعم التثبيت؟
تحتفظ LIB بقطع الغيار والوحدات الجاهزة في المستودعات الإقليمية (آسيا وأوروبا والشرق الأوسط). يستغرق التسليم عادة7-15 يوم عمل. يقدم مهندس معتمد يتحدث الإنجليزية إرشادات التثبيت عن بعد. التثبيت في الموقع متاح مقابل رسوم إضافية.
س 4: ما هو الضمان وتغطية الخدمة؟
تتضمن كل غرفة LIB أضمان لمدة 3 سنواتتغطية الأجزاء والعمالة. إذا لم يكن من الممكن حل العطل عن بعد، تقوم LIB باستبدال الغرفة مجانًا. 24/7 يتوفر الدعم الفني عبر البريد الإلكتروني (info@libtestchamber.com) والهاتف.
س5: هل يمكن تشغيل القرص الدوار بشكل مستمر أثناء اختبار المطر لمدة 72 ساعة؟
نعم. تم تصميم القرص الدوار المصنوع من الفولاذ المقاوم للصدأ (قطره 800 مم) للتشغيل المستمر عند 1-7 دورة/دقيقة. يشتمل على مصدر طاقة مقاوم للماء حتى تتمكن من تشغيل عنصر الاختبار أثناء دورانه.
اتصالصناعة ليبللحصول على حل غرفة المطر المائي MIL‑STD‑810 الذي يتوافق مع مواصفات الاختبار والميزانية المحددة لديك.
